     您现在的位置:首页>>产品目录>>汽水串联真空泵系列>>FQSWJ-A防腐型汽水串联真空泵机组系列

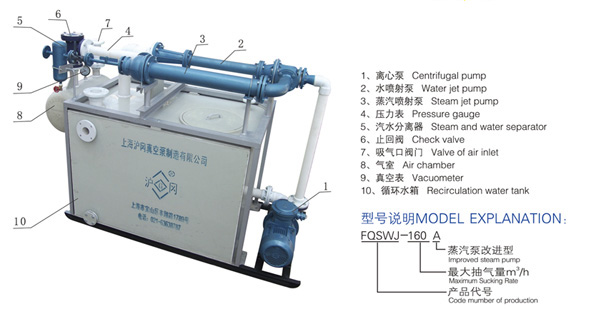

FQSWJ-A型防腐汽水串联喷射真空泵机组系列



专利产品:01210616.X

    测定条件:工作水温度为25℃,被抽介质为大气,标淮大气压760mmHg

型  号

绝 压

mmHg

最大抽气量

m3/h

配用离心水泵

蒸汽压力

MPa(表)

蒸汽耗量

kg/h

重  量

Kg

外 形 尺 寸

 长X宽X高(m)

LXWXH

型  号

功  率

FQSWJ-30 1.5 30 FZ50-22 2.2 ≥0.3 24 308 2.1X1.0X1.4
FQSWJ-40 1.5 40 FZ50-25 3 ≥0.3 24 450 2.1X1.0X1.4
FQSWJ-50 1.5 50 FZ50-28 4 ≥0.3 35 520 2.1X1.0X1.45
FQSWJ-80 1.5 80 FZ80-30 5.5 ≥0.3 35 604 2.5X1.1X1.6
FQSWJ-110 1.5 110 FZ80-32 7.5 ≥0.3 45 830 2.5x1.1X1.65
FQSWJ-120 1.5 120 FZ80-30 5.5 ≥0.3 45 702 2.5X1.1X1.65
FQSWJ-130 1.5 130 FZ80-32 7.5 ≥0.3 45 722 2.5X1.1X1.65
FQSWJ-160 1.5 160 FZ80-32 7.5 ≥0.3 45 712 2.5X1.1X1.65
FQSWJ-230 1.5 230 FZ100-20 11 ≥0.3 50 895 2.6X1.5X1.70
FQSWJ-280 1.5 280 FZ100-32 15 ≥0.3 50 910 2.6X1.5X1.70
FQSWJ-320 1.5 320 FZ100-32 15 ≥0.3 50 916 2.6X1.5X1.70
FQSWJ-400 1.5 400 ISW150-25 18.5 ≥0.3 50 1020 3.5X1.5X1.8
FQSWJ-700 1.5 700 ISW150-315A 22 ≥0.3 50 1250 3.6X1.5X1.8

防腐材质:(以上各组件可供用户选择组合)



1、离心泵:增强聚丙烯(RPP)、不锈钢、氟合金、玻璃钢

2、喷射泵:RPP  铸铁内滚改性聚乙烯(PE),或聚三氟氯

           乙烯(F3)不锈钢、钢衬陶瓷、喷咀为聚四氟乙

           烯或陶瓷等。

3、水  箱:聚丙烯、不锈钢

4、气  室:聚丙烯、不锈钢

防腐材质:(以上各组件可供用户选择组合)



1、离心泵为增强聚丙烯

2、水喷射泵为RPP

3、蒸汽泵文氏管为内衬石墨,喷咀为四氟

4、水箱、气室为聚丙烯

特殊要求:水箱内可加装冷却盘管(碳钢、不锈钢、石墨)
